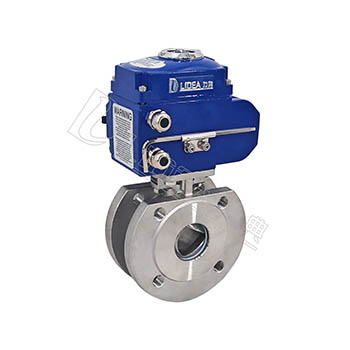

| LDBAB系列 電動對夾式超薄球閥 |
 |
| 閥體參數 | 技術參數 | |
| 公稱通徑 20-100mm | 電源電壓 AC220V、AC380V(其它特制） | |
| 公稱壓力 PN10、PN16、PN25 | 環境溫度 -30℃～+70℃ | |
| 連接方式 對夾連接 | 防護等級 IP67 | |
| 碟板材質 SS304、SS316、SS316L | 功能選項 | |
| 密封材料 PTFE、PPL | 防 爆 型 防爆等級：dIIBT5 | |
| 工作溫度 | C3：-20℃～150℃ | 信號反饋 X1機械無源信號，X2有源信號 |
| C6：-30℃～250℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| 標準規范 | 開關型 通電開到位，通電關到位。 | |
| 法蘭標準 JB79 | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| 檢測與試驗 GB/T13927-1992 | 適用介質 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體 | |
| 設計標準 GB/T13927-1989 | 備注 電動參數請另參考選配的電動執行器資料 | |
|

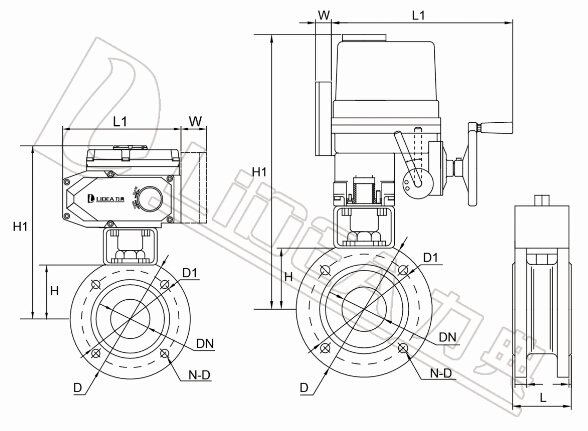

| GB閥體尺寸配LDE電動執行器 | |||||||||
| 規格型號 | DN | L | D | D1 | H | H1 | L1 | Z-ФD | E-電動頭 |
| LDBAB20 | 20 | 37 | 105 | 75 | 53 | 285 | 320 | 4-Ф12 | LDE-010 |
| LDBAB25 | 25 | 45 | 115 | 85 | 65 | 297 | 320 | 4-Ф12 | LDE-010 |
| LDBAB32 | 32 | 55 | 135 | 100 | 77 | 309 | 320 | 4-Ф16 | LDE-010 |
| LDBAB40 | 40 | 62 | 145 | 110 | 85 | 317 | 320 | 4-Ф16 | LDE-010 |
| LDBAB50 | 50 | 72 | 160 | 125 | 93 | 325 | 320 | 4-Ф16 | LDE-010 |
| LDBAB65 | 65 | 95 | 180 | 145 | 109 | 341 | 320 | 4-Ф16 | LDE-015 |
| LDBAB80 | 80 | 120 | 195 | 160 | 119 | 397 | 355 | 8-Ф16 | LDE-020 |
| LDBAB100 | 100 | 145 | 215 | 180 | 130 | 508 | 355 | 8-Ф16 | LDE-030 |
| GB閥體尺寸配LDX電動執行器 | |||||||||
| 規格型號 | DN | L | D | D1 | H | H1 | L1 | Z-ФD | E-電動頭 |
| LDBAB20 | 20 | 37 | 105 | 75 | 53 | 175 | 165 | 4-Ф12 | LDX-005 |
| LDBAB25 | 25 | 45 | 115 | 85 | 65 | 187 | 165 | 4-Ф12 | LDX-005 |
| LDBAB32 | 32 | 55 | 135 | 100 | 77 | 199 | 165 | 4-Ф16 | LDX-010 |
| LDBAB40 | 40 | 62 | 145 | 110 | 85 | 207 | 165 | 4-Ф16 | LDX-010 |
| LDBAB50 | 50 | 72 | 160 | 125 | 93 | 215 | 190 | 4-Ф16 | LDX-016 |
| LDBAB65 | 65 | 95 | 180 | 145 | 109 | 231 | 190 | 4-Ф16 | LDX-016 |
| LDBAB80 | 80 | 120 | 195 | 160 | 119 | 249 | 270 | 8-Ф16 | LDX-020 |
| LDBAB100 | 100 | 145 | 215 | 180 | 130 | 302 | 270 | 8-Ф16 | LDX-040 |
| 應用領域 |
| 本產品適用于兩位切斷、調節的場合，它與執行機構的連接采用直連方式，電動執行機構內置伺服系統，電動對夾式球閥無須另配 |
| 伺服放大器，輸入4～20mA信號及220VAC電源即可控制運轉。本產品具有連線簡單，結構緊湊，尺寸小，重量輕，阻力小，動作穩定 |
| 可靠等優點。 |
| 球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配放大器，該產品與普通球閥相比，具有結構長度短， |
| 萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。本產品采用新一代超短法蘭距球閥，球芯通道形狀有矩形、V型及O型。 |
| 該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電鉆、輕工等領域，對油、水、 |
| 氣及紙漿或纖維狀流體進行自動調節或切斷控制。 |
| 產品特點 |
| 1、安裝方便，ISO511安裝平臺 |
| 2、外觀小巧，重量輕、比一般的球閥節省空間 |
| 3、防火結構設計 |
| 4、防靜電結構 |
