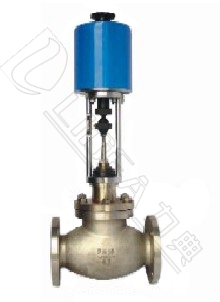

LDZDL(P)系列 電子式單座電動調節閥 |
|
| 產品特點 | 閥體參數 | |
|
結構優越：等截面低流阻流道，額定流量系數大 |
公稱壓力 PN10、PN16、PN40、PN64 | |
| 調節性好：可調范圍大，流量特性可選等百分比或線性 | 連接方式 法蘭式、（特制：焊接式） | |
| 密封性好：可選擇軟密封、波紋管密封，提高密封性能 | 閥體材質 WCB、SS304、SS316、SS316L | |
| 應用廣泛：多種閥座結構、散熱片，適應不同壓差溫度 | 閥芯材質 SS、SS304、SS316、SS316L、司太萊堆焊 | |
| 技術參數 | 密封材料 PTFE、硬密封、特殊高溫材料 | |
| 作用方式 電開式、電關式 | 波 紋 管 SS、SS304、SS316 | |
| 閥座結構 P單座 | 填 料 聚四氟乙烯、柔性石墨 | |
| 流量特性 等百分比、線性 | 推 桿 襯套2Cr13 | |
| 可調范圍 50：1 | 墊 片 橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 | |
| 密封等級 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 法蘭標準 GB9113-88、JB/T79-94、GB2555-81 | |
| 基本誤差 ±2.5% | 特制法蘭 ANSI、JIS、DIN | |
| 環境溫度 -30℃～+70℃（防爆型：-20℃～+60℃） | 流體溫度 | C3組-20℃～200℃ |
| 輸入信號 4~20mA DC、0~10V DC | C4組-40℃～250℃ | |
| 輸出信號 4~20mA DC、0~10V DC | C5組-40℃～450℃ | |
| 電源電壓 AC220V50HZ；380V.AC 50Hz 24AC/DC | C7組-60℃～450℃ | |
| 主要技術參數和性能指標 | |||||||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| 10 | 12 | 15 | 20 | ||||||||||||
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
| 允許泄漏量 | 單座 | 硬密封：IV級 軟密封：VI級 | |||||||||||||
| 套筒 | 硬密封：II級 軟密封：VI級 | ||||||||||||||
| 使用環境溫度 | 電動調節閥：≤95% | ||||||||||||||
| 本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數 |
| 配套電動執行機構有關技術參數 | ||||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 電機型號 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
| 電子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
| 電機推力(N) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
| 電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
| 全行程時間(S) | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
| 電子型 | 30 | 30 | 48 | 60 | ||||||||
| 消耗功率(W) | 普通型 | 28 | 35 | |||||||||
| 電子型 | 6 | 15 | 25 | 40 | ||||||||
| 允許壓差 電動單座調節閥允許壓差表 | ||||||||||||||
| 公稱通徑/推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 10 | 12 | 15 | 20 | |||||||||||
| 400 | 3.90 | 2.71 | 1.71 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
| 2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
| 4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
| 6000 | 1.38 | 0.91 | 0.54 | |||||||||||
| 6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
| 8000 | 0.50 | 0.34 | 0.19 | |||||||||||
| 16000 | 0.98 | 0.68 | 0.38 | |||||||||||
| 外形尺寸及重量 （普通型） 單位:mm | ||||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | 460 | 530 | 630 | |||||||||
| B | 230 | 230 | 260 | |||||||||
| H1 | 490 | 540 | 625 | |||||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
| H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
| 重量kg | PN16/40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
| PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 | |
| 外形尺寸及重量 （電子型） 單位:mm | ||||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| d | Φ155 | Φ162 | Φ170 | |||||||||
| H4 | 290 | 325 | 380 | |||||||||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
| H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
| 重量kg | PN16/40 | 10 | 12 | 15 | 17 | 18 | 34 | 87 | 54 | 76 | 79 | 100 |
| PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 100 | 85 | 12 | 125 | 150 | |
| 備注： |
| *法蘭密封面型式：PN10、PN16為凸面，PN40、PN64為凹凸面、閥體為凹面。 |
| *結構長度：按GB12221-89標準 |
| *夾套保溫型夾套載熱體接口：對焊Φ18*4 |
| *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如：ANSI、JIS、JPI等標準。 |
